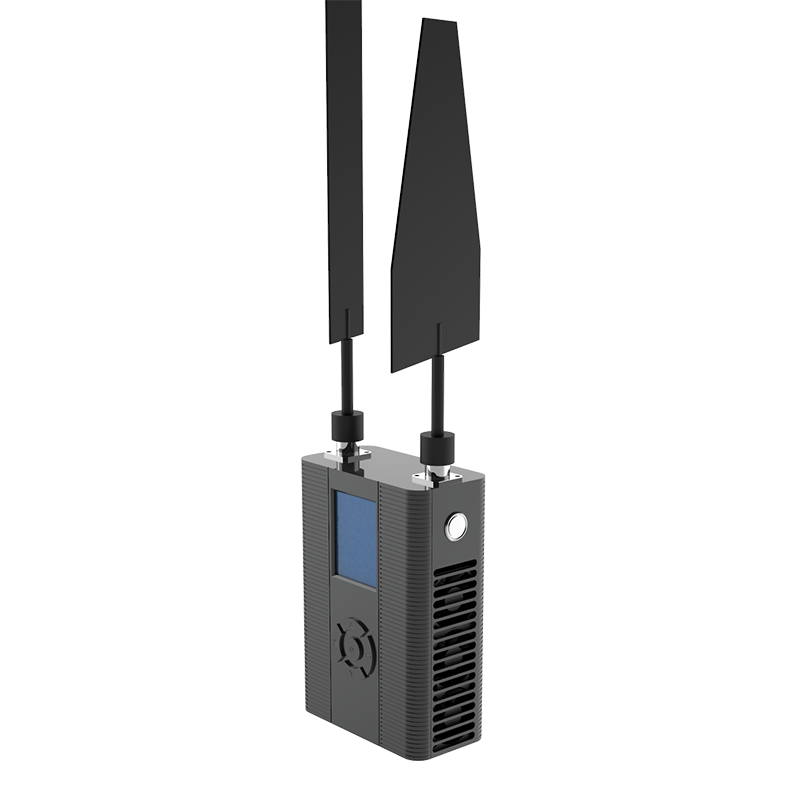

H01-2D使用最新DDS技术的手持无人机干扰设备

H01-2d

规范数据表



I. 简介

欢迎使用的产品规范数据表 H01-2D。本文档详细介绍了产品功能，技术规格和使用说明，以帮助用户和利益相关者做出明智的决定。我们对产品设计和功能卓越的奉献精神反映在此处提供的详细分析中，以确保您对产品的功能和好处有全面的了解。阅读文档并选择最适合您在实际使用情况下需求的产品.

ii。概述

H01-2D 是一种通信信号干扰器，它干扰了由深圳Daqianli Technology Co.，Ltd.独立开发和生产的常见FPV。它通过将堵塞信号传输到FPV并切断接收端的正常数据传输来实现数据传输或接收的控制。

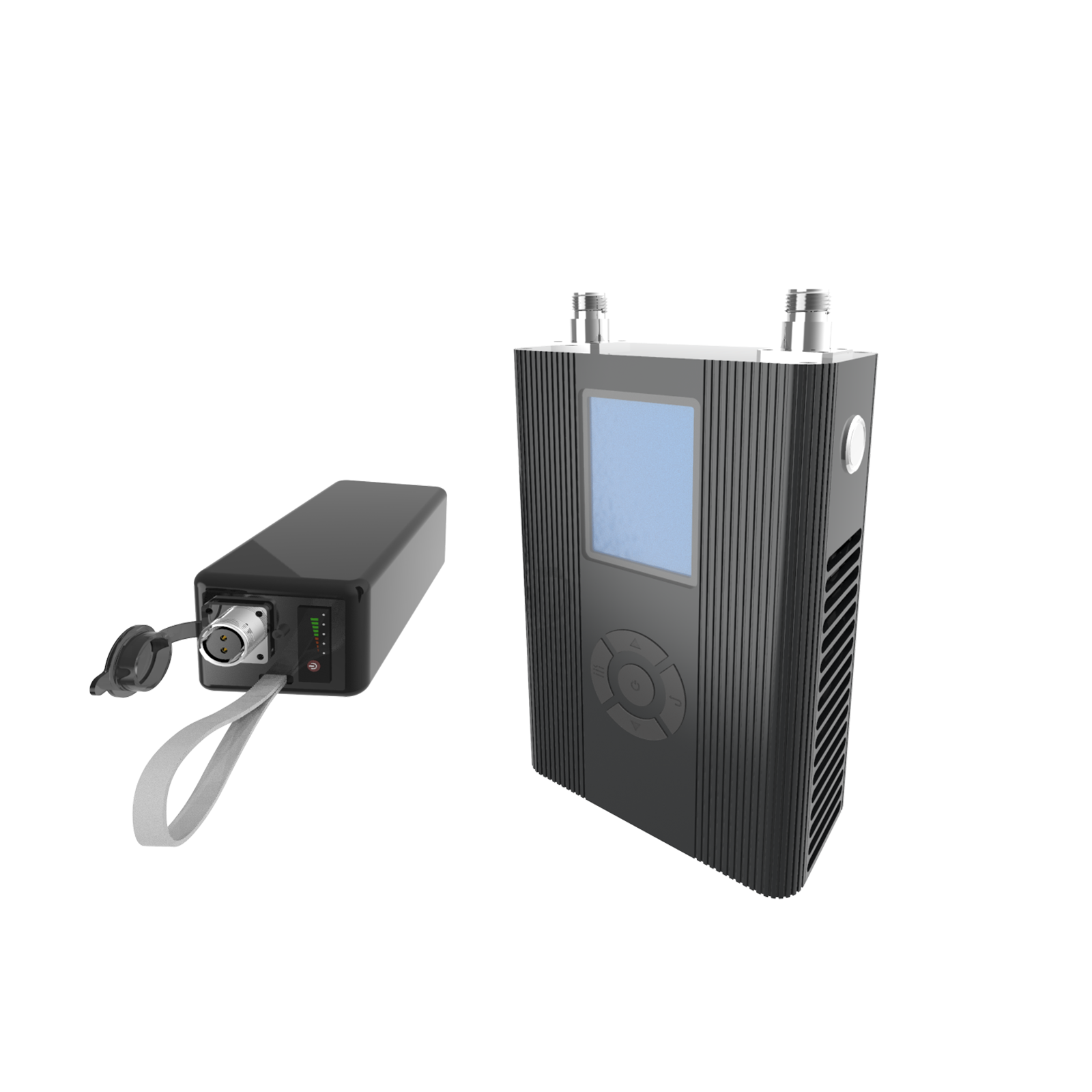

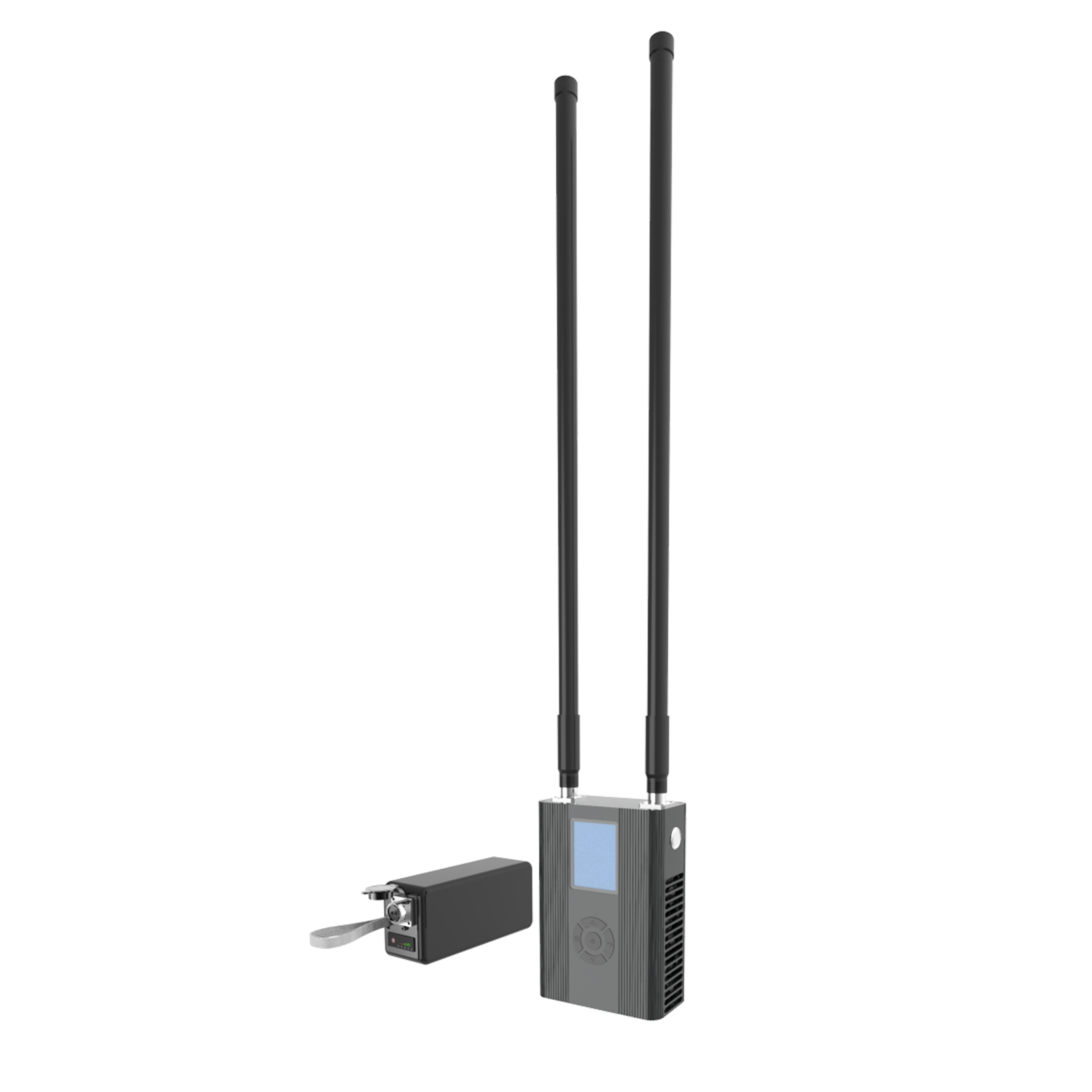

H01-2D 反无数设备采用手持式设计，主机的重量仅为3kg，携带，插件和播放，无需提前部署更方便，单个人可以操作设备，设备配备了大容量的外部电池，它可以继续工作约半小时。 H01-2D 可用于干扰常见的FPV，强行中断遥控信号。干扰距离很远，使用方向天线在空地上达到1500米以上。

I II. 功能和好处

A.功能

1。手持式设计易于携带，适用于人造任务。

2。主体重仅为3公斤，易于使用，无需提前部署。

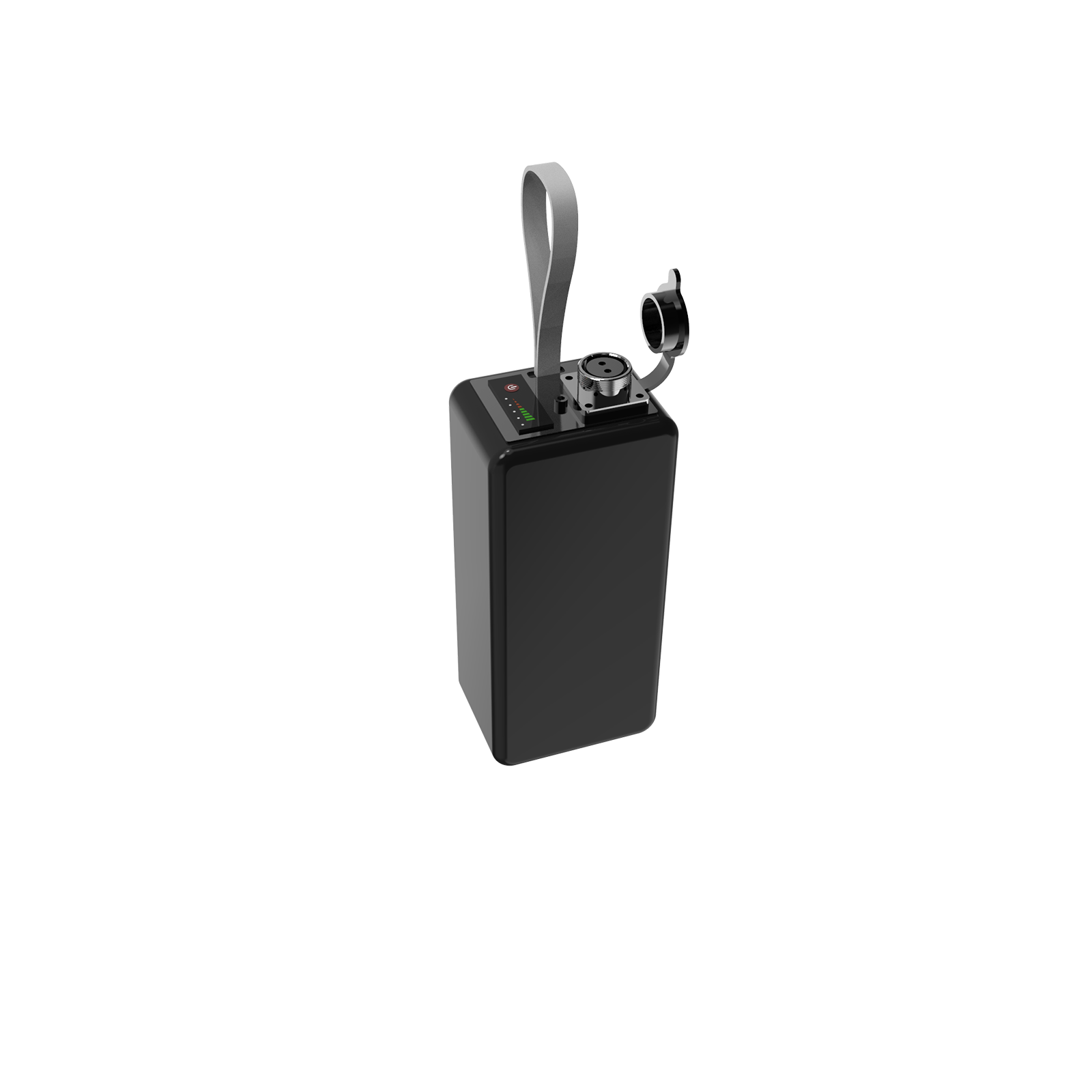

3。外部高容量电池，可以连续工作半小时。可选的电池可用于延长工作时间。

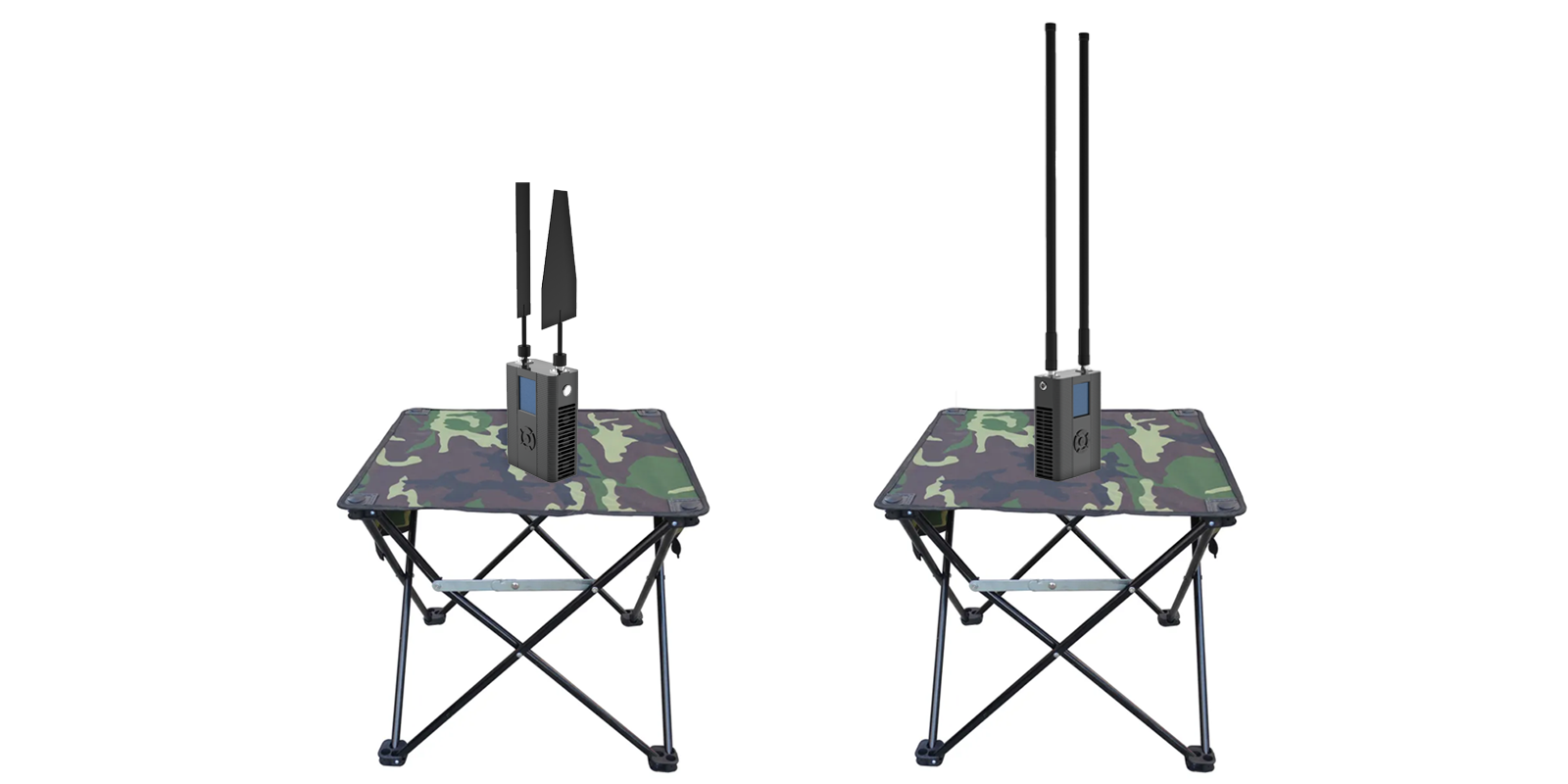

4。mni方向天线是基本构型，定向天线是可选的。

5。设备可以自动或手动选择干扰频带以最大化工作效率。

B. 好处

1。大型机仅重3公斤，大大降低了物流成本。

2。插件，无需提前安装。

3。外部高容量电池，充满电的充满电的功能可以工作大约半小时，可选电池可用于扩展。

4.对FPV的有效干扰可以抵抗超过98％的无人机威胁。

5。设备的基本配置是全向干扰，并且可以扩展到方向干扰。

I V.规格

A. 配置规范

H01-2d

范围	描述
工作频率	700-1050MHz 、2.4G
信号功率	50W（47 ± 1DB）
天线	Omni方向天线/定向天线（可选）

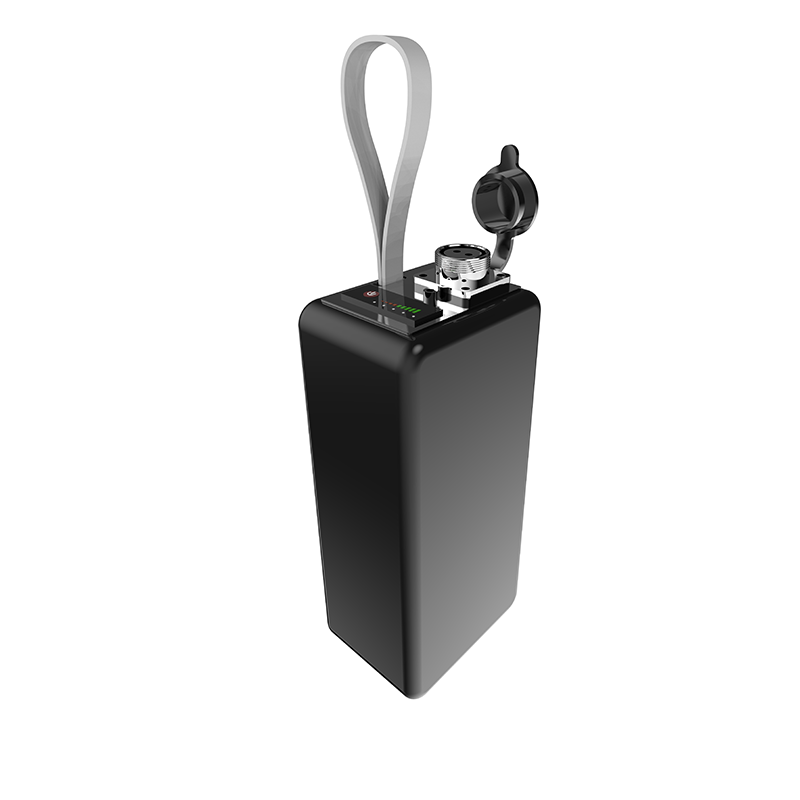

电源	24V-28V锂电池
工作温度	-20〜60 ℃
主机大小	125*180*65毫米
重量	3kg

如果您有其他配置要求，例如特殊频带要求，请告诉我们。

B. 性能数据

范围	测试条件	最小	typ	最大限度	单元
CW饱和输出功率	温度= 28 ℃	43.2	43.0	43.8	DB
带内平坦	温度= 28 ℃			1.5	DB
工作电流	温度= 28 ℃	2		5	一个
混乱的拒绝	温度= 28 ℃	65			DBC
谐波抑制	温度= 28 ℃	-8			DBC
距离	调谐器= ELR; F = 868M;天线=方向天线	10		680	m
距离	调谐器= TBS; F = 915m;天线=方向天线	10		800	m
距离	调谐器= dji; f = 2.4g;天线=方向天线	10		1000	m

距离900m = 设备到无人机的距离

距离CTD =控制器到无人机的距离

C. 有效对象和无人机品牌的列表

Anyleaf	DJI	gethover	跳线RC	四方	Speedybee
atomrc	emax	HappyModel	Matek系统	放射线船员	sub250
自动机器人技术	Flywoo	hglrc	尼希姆	鲁科	Swellpro
斧头	福克斯	圣石	newbeedroone	Sequre	Syma
bayckrc	弗斯基	iflight	优势	西耶	tta viation
betafpv	GEPRC	Yuneec	PowerVision	Skystars	Walkera

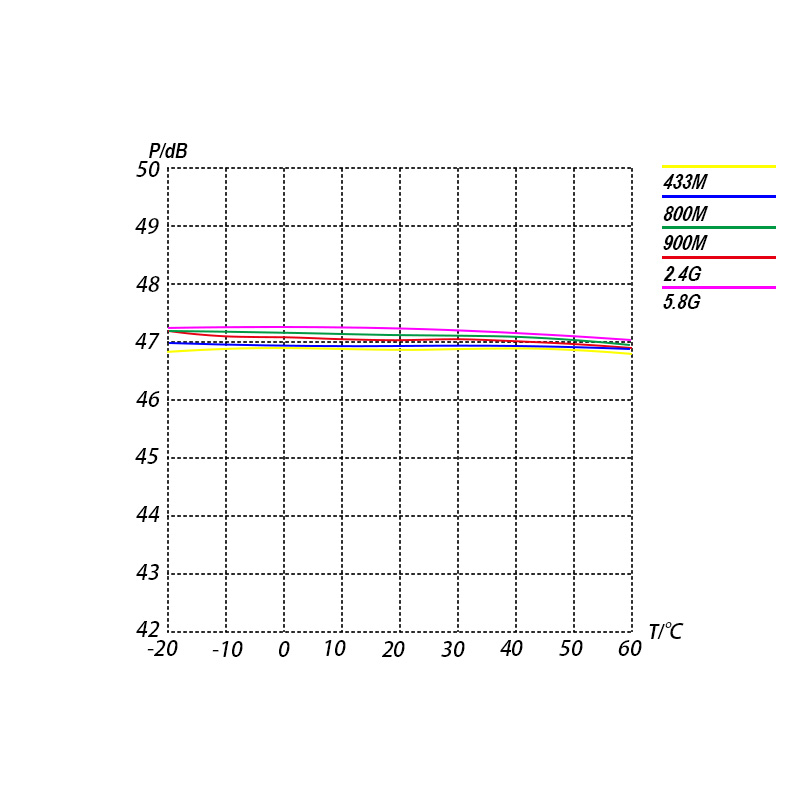

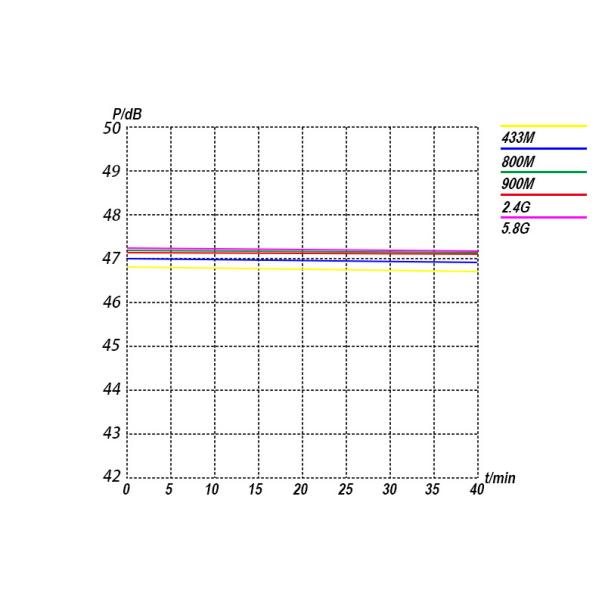

D. 跨时间和电源跨温度的动力

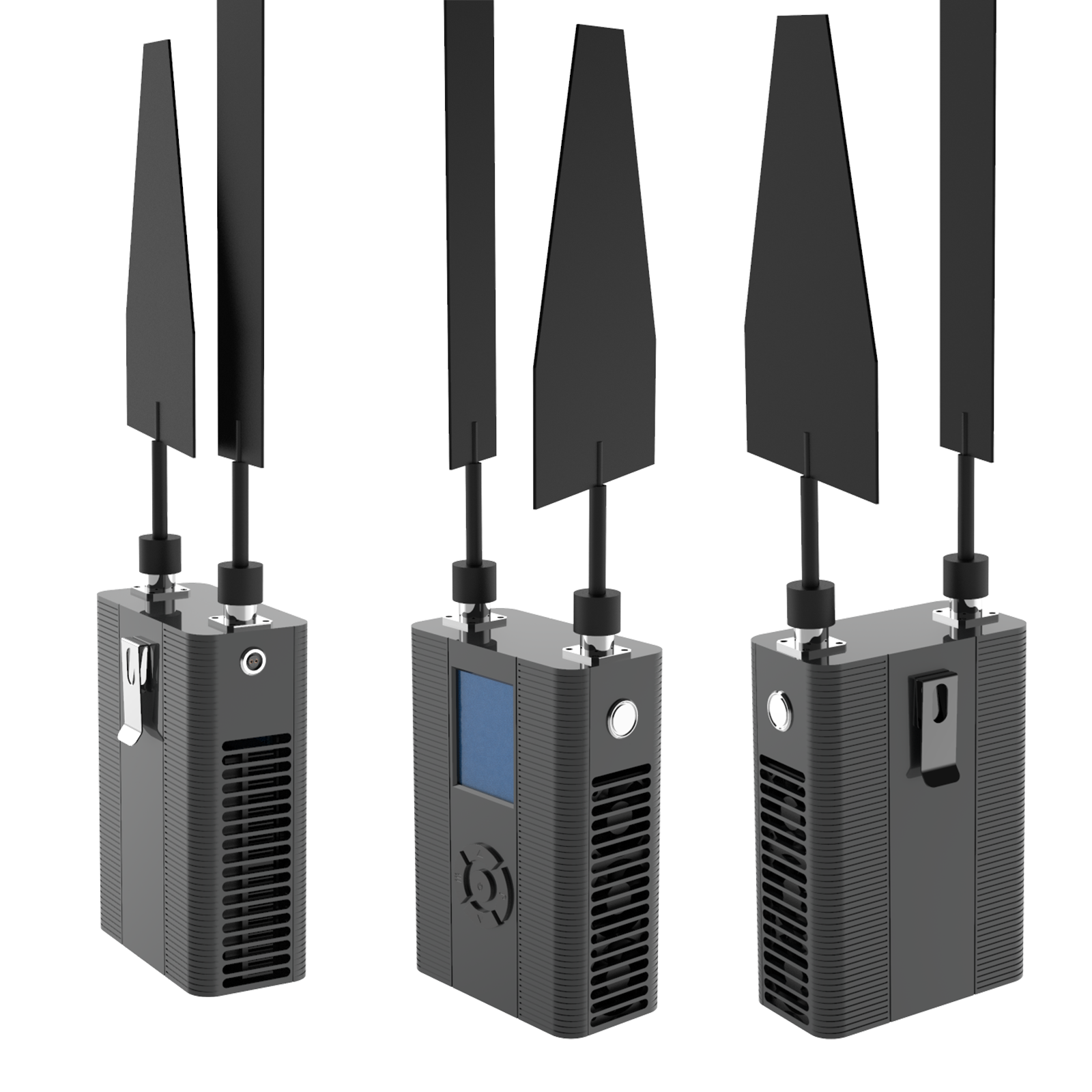

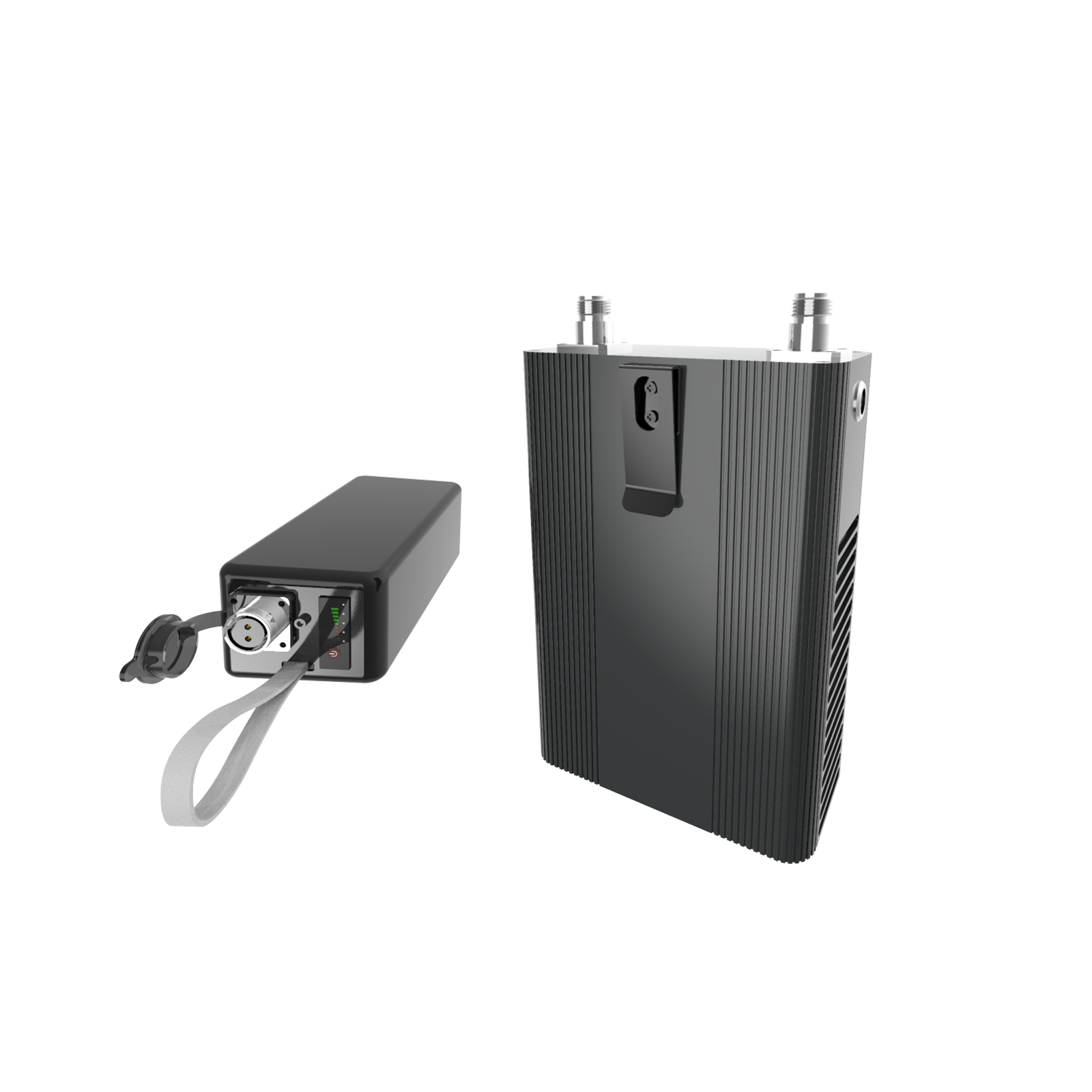

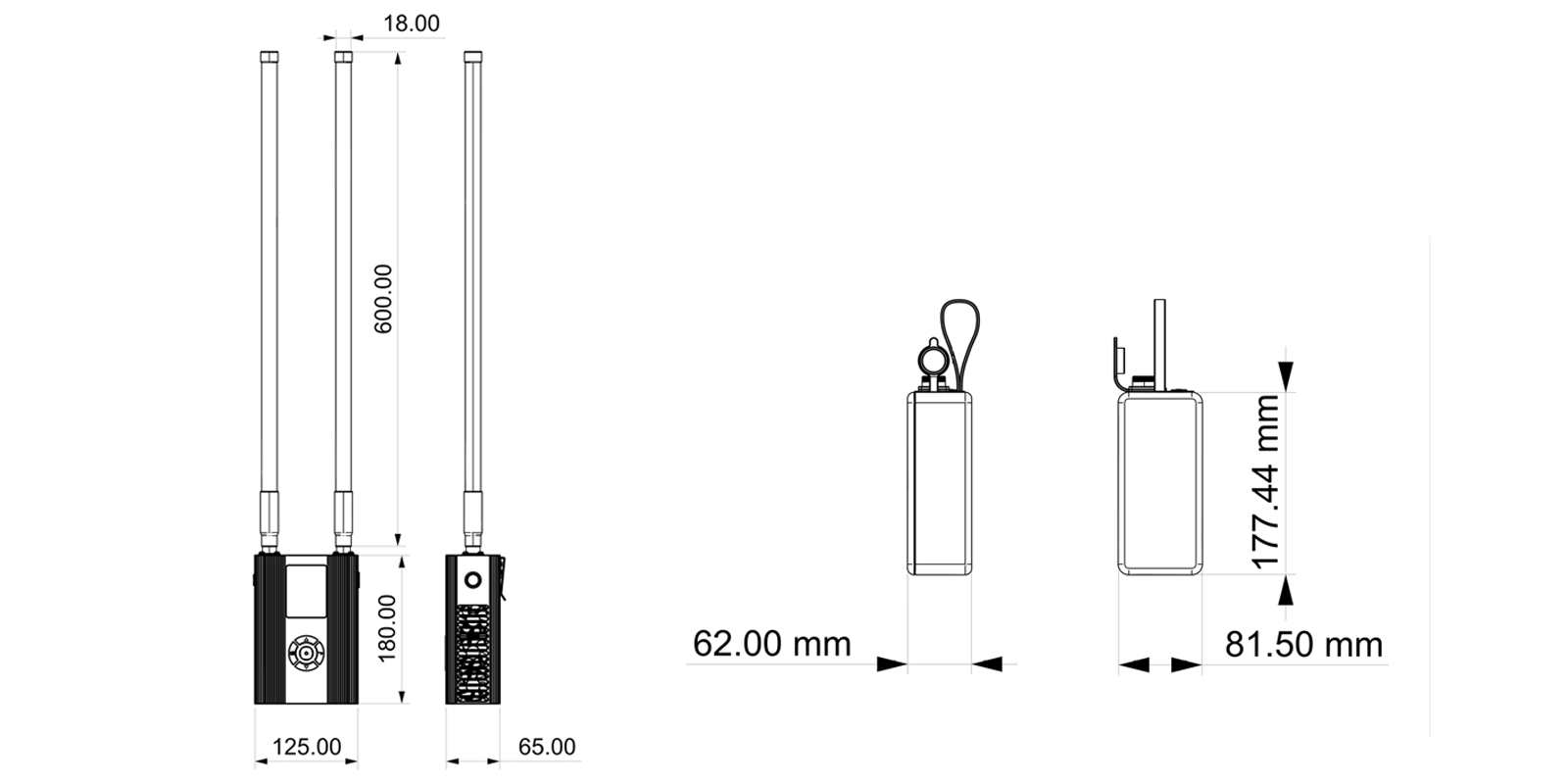

E. 产品大纲

F. 包装规范

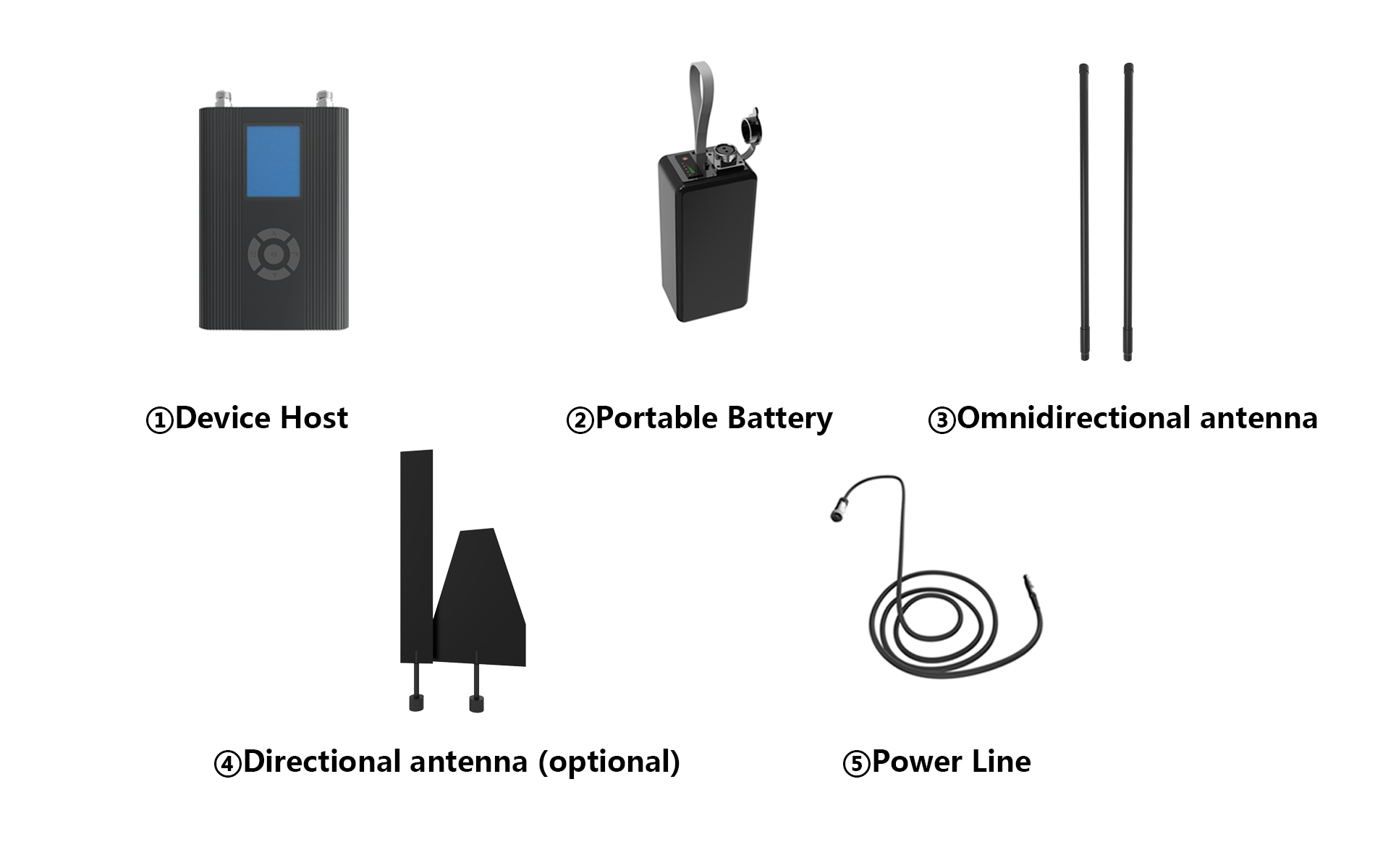

      包装清单

不。	物品	数量​	单元​
1	设备主机	1	件
2	电池	1	件

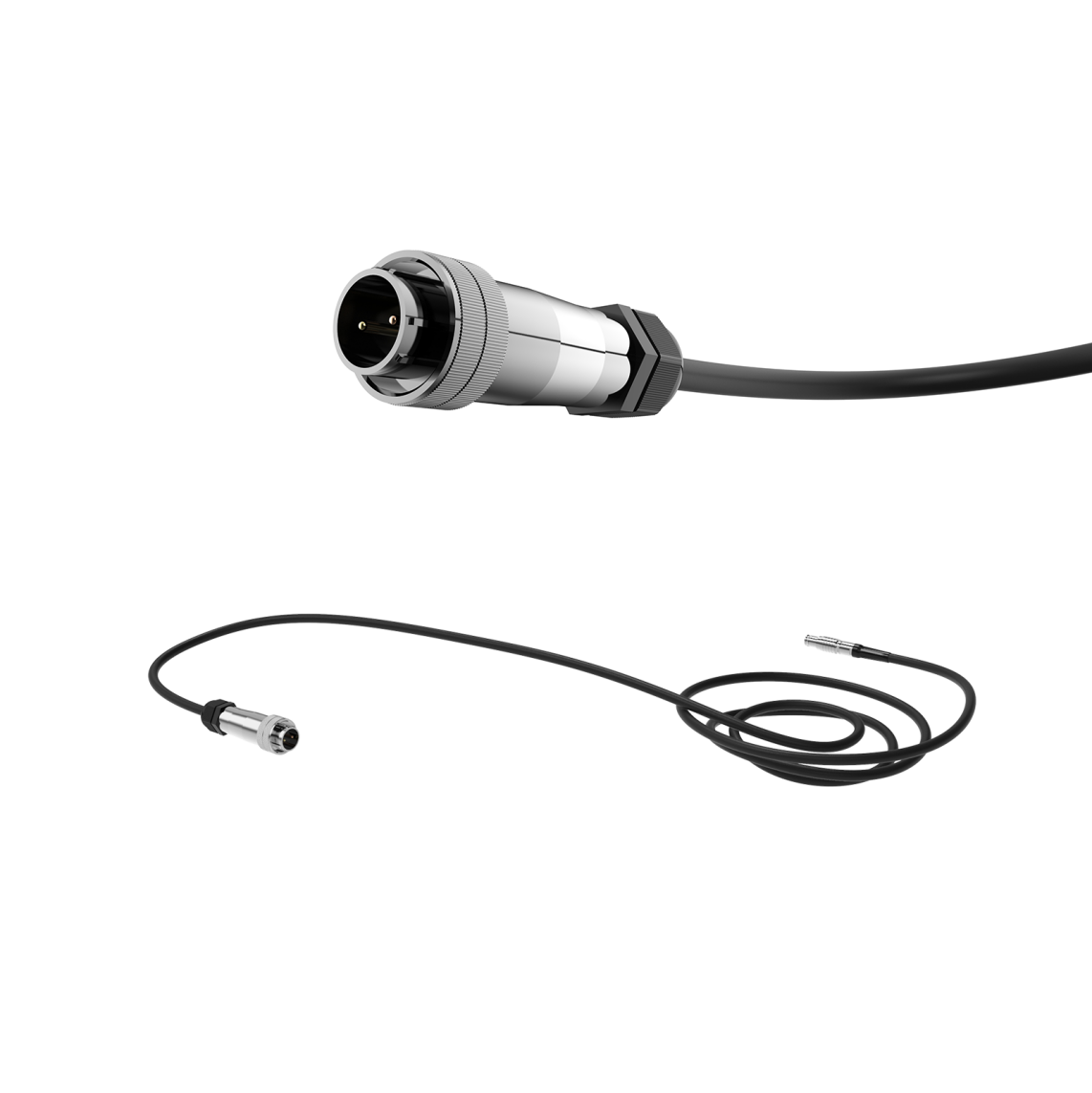

3	电源线	1	件
4	全向天线	2	件
5	定向天线	2	PC（可选）

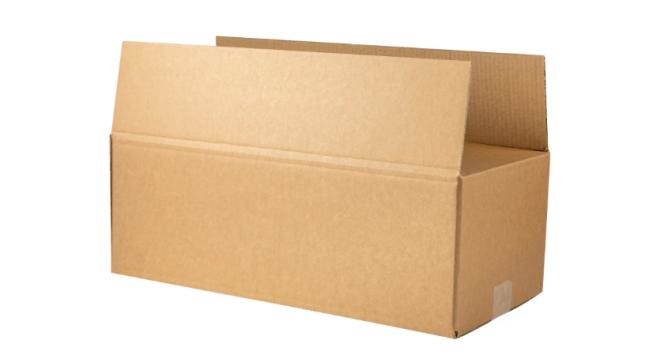

框Dimensio

项目	材料	方面	怀特	数量
主机和配件	纸板箱	720*200*120毫米	8公斤	1

V.使用指南

注意：使用时，请将设备瞄准无人机发射信号并避免障碍物。

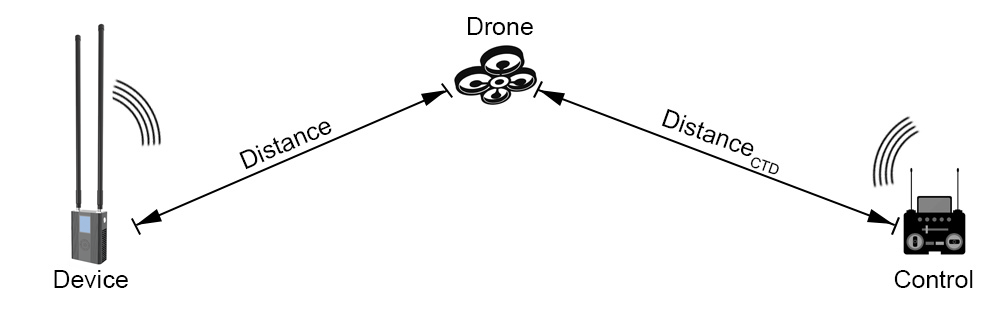

用法方案的示意图

vi。服务与支持

1.我们为客户提供高质量的预售和售后服务。我们实施了48小时的响应系统。我们的客户服务人员必须在48小时内回复客户消息。

2.我们为客户提供私密的安装指导。如果您对设备使用有任何疑问，我们将安排特殊人员以提供密切的指导。

3.我们为我们出售的所有合格产品提供一年保修。在保质期，我们将为您提供非人类损失的问题免费为您提供服务。
